App icon PERI MULTIFLEX Girder-Slab Formwork Configurator App

Configuratore per cassaforma a travi per solai MULTIFLEX

Ottimizza le operazioni di calcolo degli interassi tra le travi e i puntelli

Questa App semplifica le operazioni di calcolo degli interassi tra le travi e i puntelli del sistema di cassaforma a travi per solai MULTIFLEX e ti consente di ottimizzare la quantità di materiale necessario e visualizzare i risultati direttamente in formato PDF.

Come funziona l'app?

Il primo passo è selezionare la combinazione di travi richiesta. Sono disponibili cinque diverse combinazioni:

  • GT 24 / GT 24
  • GT 24 / 2x GT 24
  • VT 20K / VT 20K
  • VT 20K / 2x VT 20K
  • VT 20K / GT 24

Dopo aver inserito lo spessore del solaio e gli interassi delle travi secondarie, il Configuratore calcola l’interasse massimo delle travi principali. L’interasse massimo dei puntelli viene calcolato in base all’interasse delle travi principali. La lunghezza dello sbalzo, il carico risultante sui puntelli e un elenco di tutti i tipi di puntelli possibili con i relativi carichi ammissibili vengono calcolati in base all’altezza di interpiano e all’interasse dei puntelli inseriti. Il carico ammissibile sui puntelli viene calcolato per il tipo di puntello selezionato.

L’output, fornito in formato PDF, può essere stampato direttamente o inviato via e-mail tramite l’applicazione. Una descrizione del progetto per i clienti è inclusa nella scheda tecnica.

Le ipotesi di carico si basano sulla norma DIN EN 12812-2008-12 e su un peso specifico del calcestruzzo fresco di ɣc= 24,5 kN/m³ (g = 9,81 m/s²).

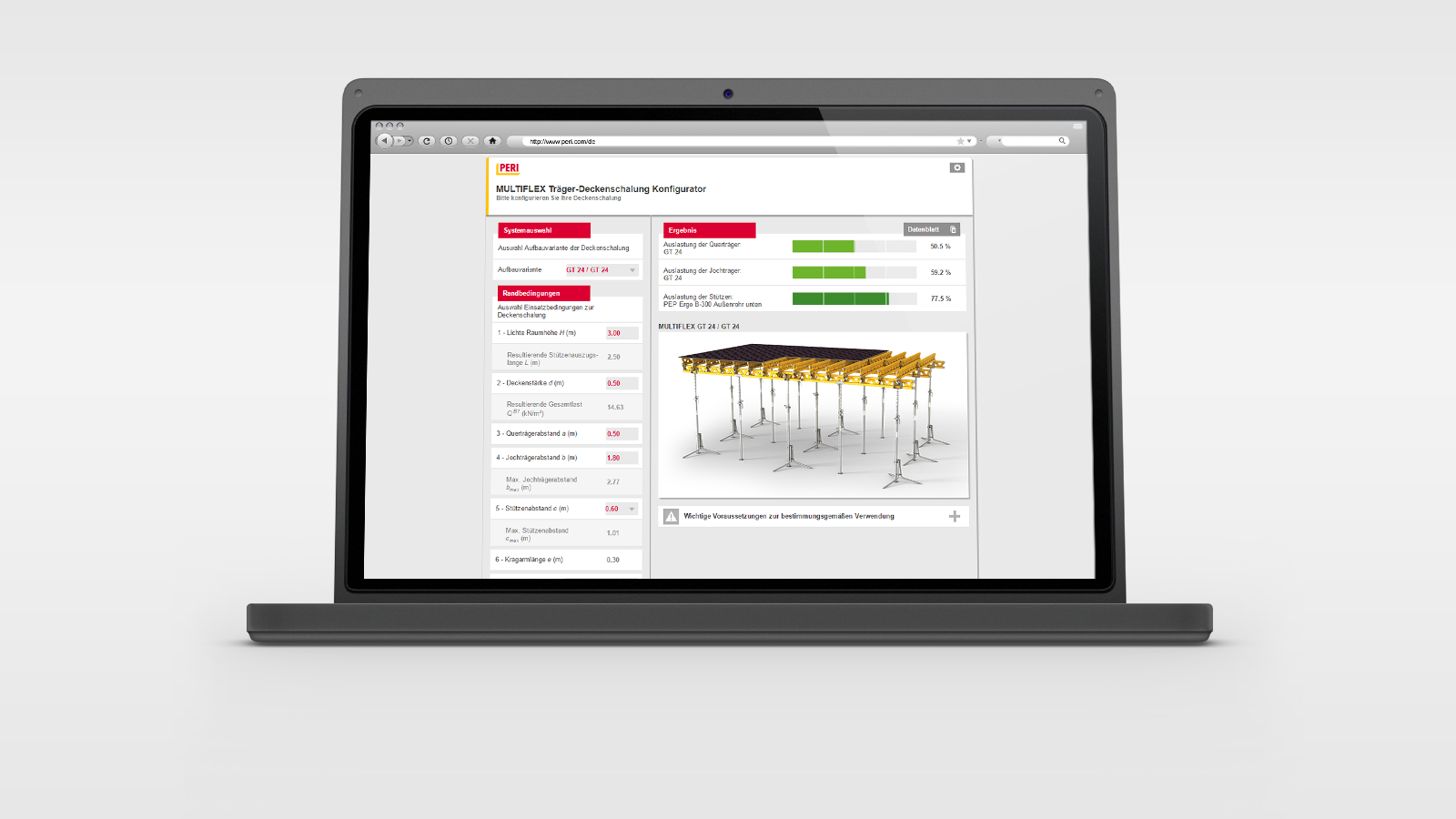

The MULTIFLEX Girder Slab Formwork Configurator for optimizing of the MULTIFLEX beam/ prop spacing and props
