Tunnel Nordhavnsvej | Copenaghen

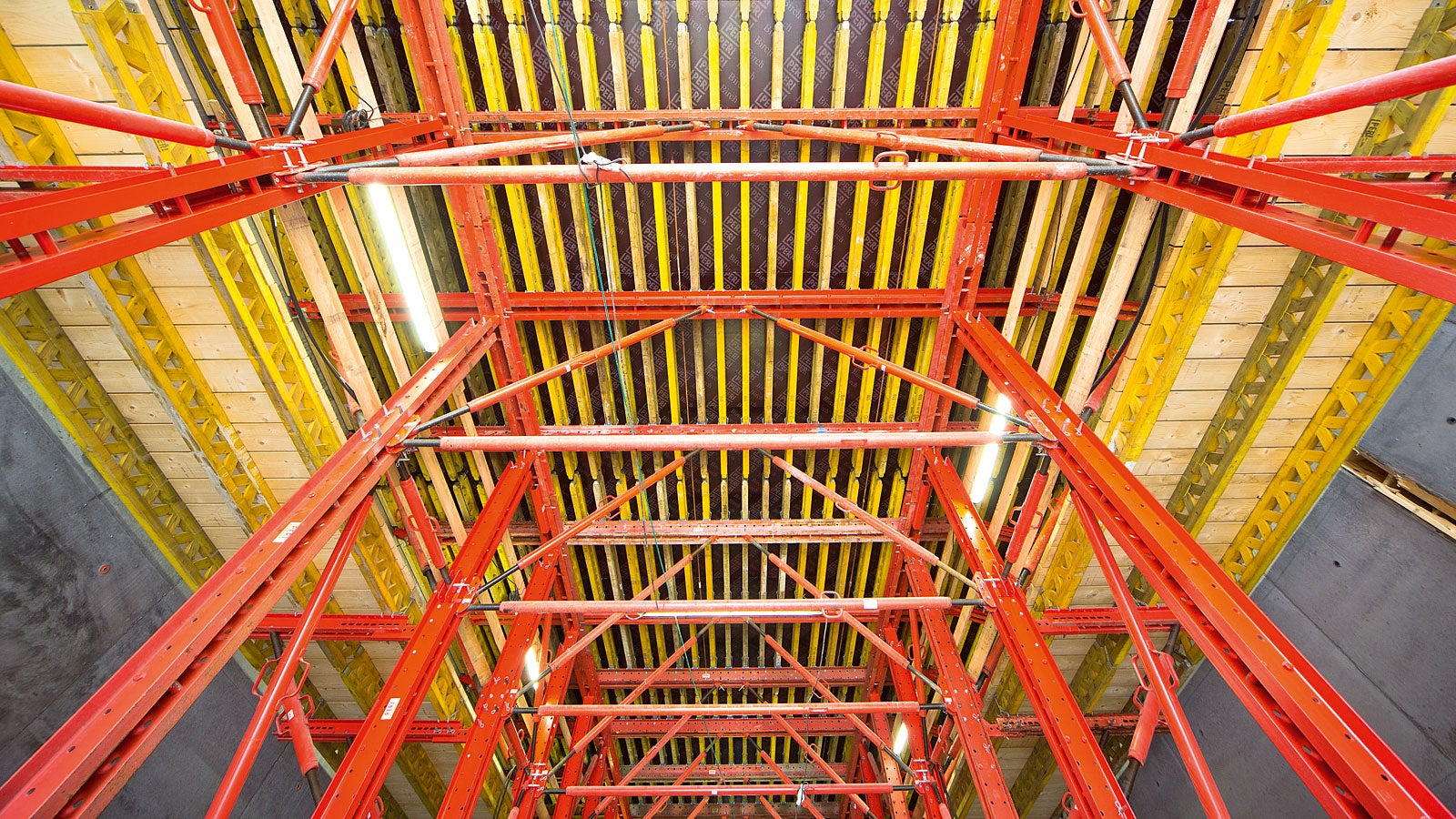

Progetti PERI - Tunnel Nordhavnsvej, Copenaghen, Danimarca: soluzione composta da cassaforma traslabile VARIOKIT con un portale per il passaggio dei mezzi del cantiere e un sistema idraulico

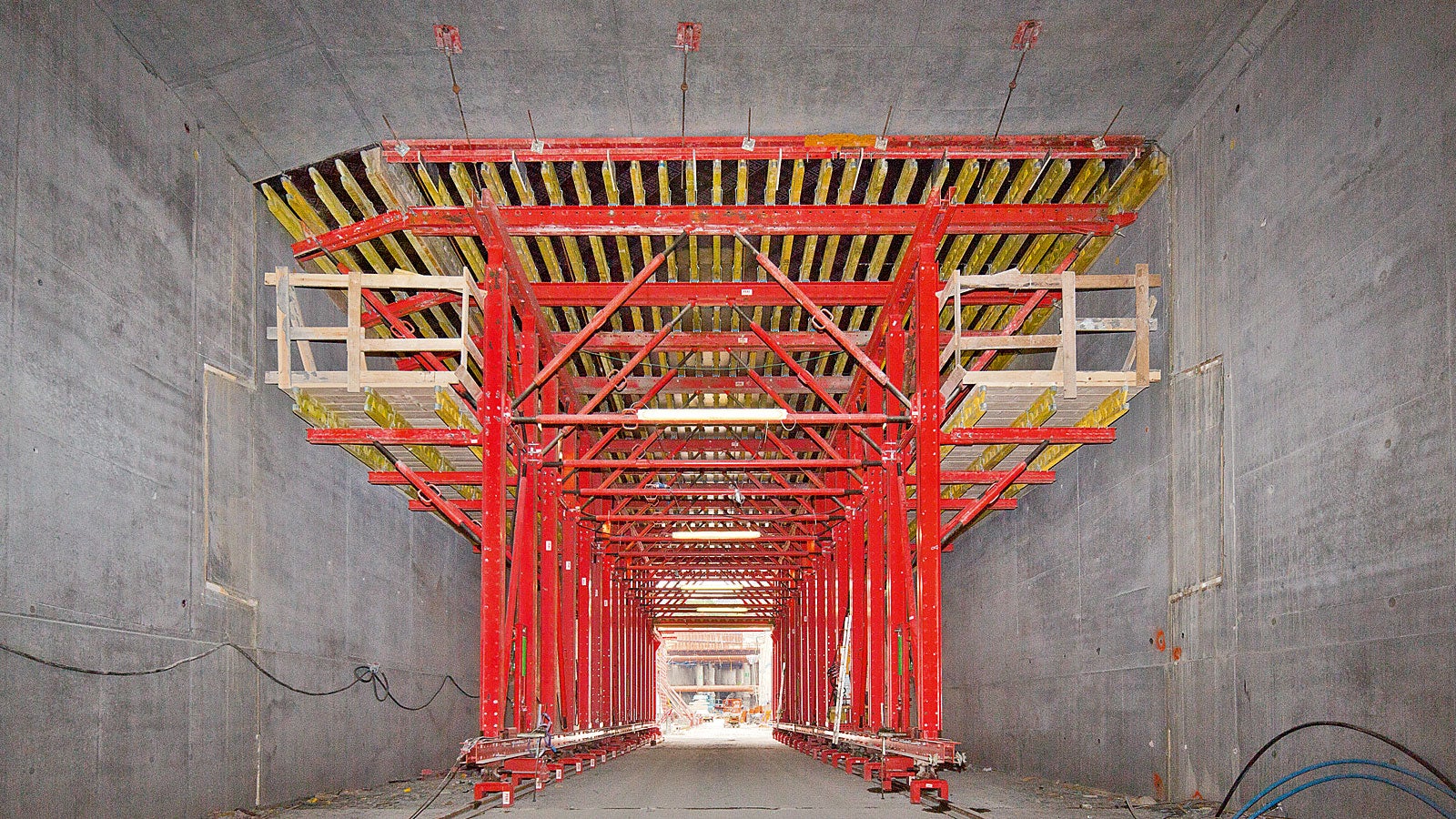

Progetti PERI - In Danimarca per il tunnel Nordhavnsvej è stata proposta una soluzione con cassaforma traslabile VARIOKIT, un portale per il passaggio dei mezzi del cantiere e un sistema idraulico per facilitare il sollevamento e l'abbassamento della cassaforma

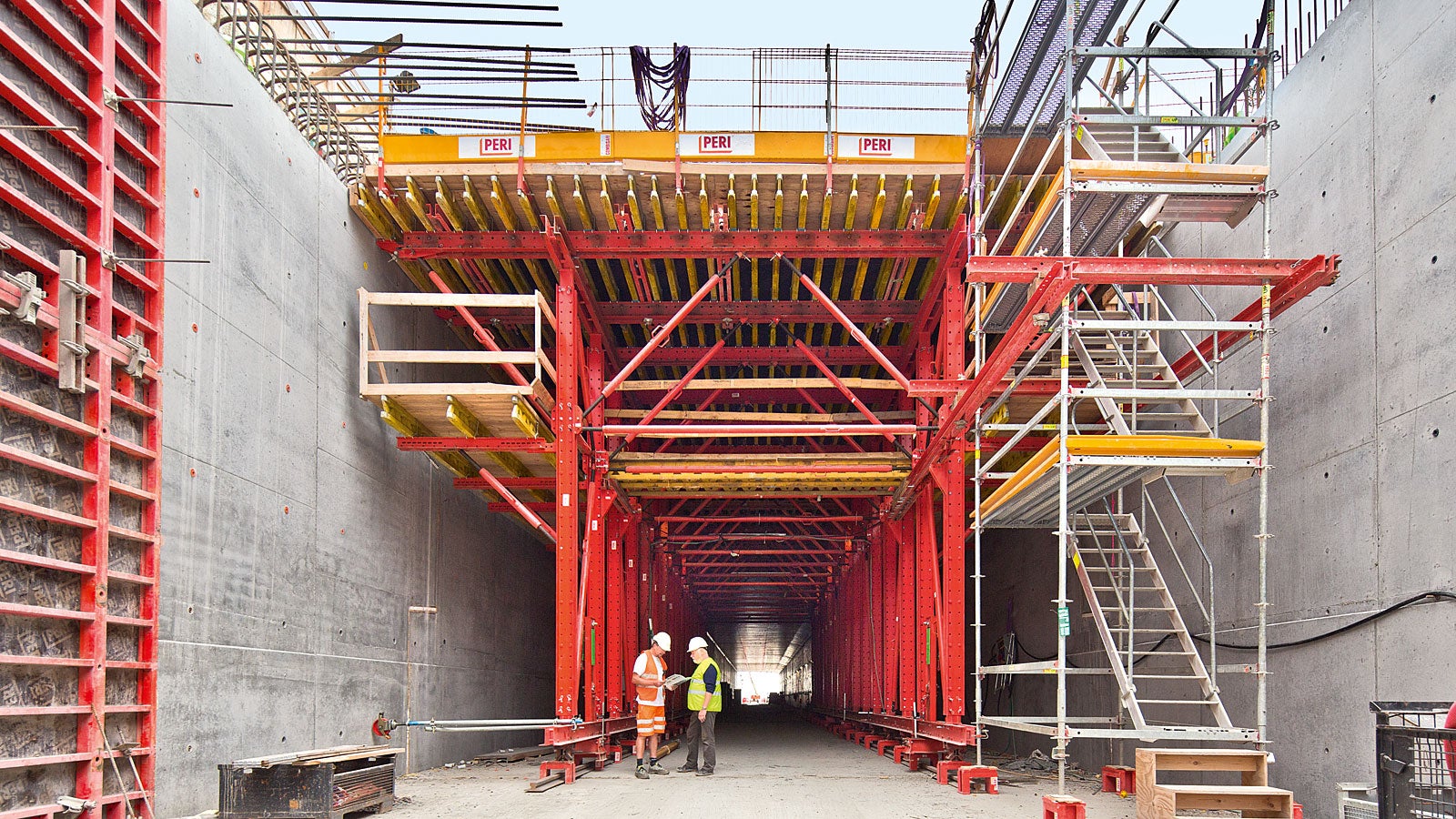

Nordhavnsvej Tunnel, Copenaghen - Tutto da un unico fornitore: la soluzione PERI era completa anche di impalcature di servizio e scale di accesso alle postazioni di lavoro.

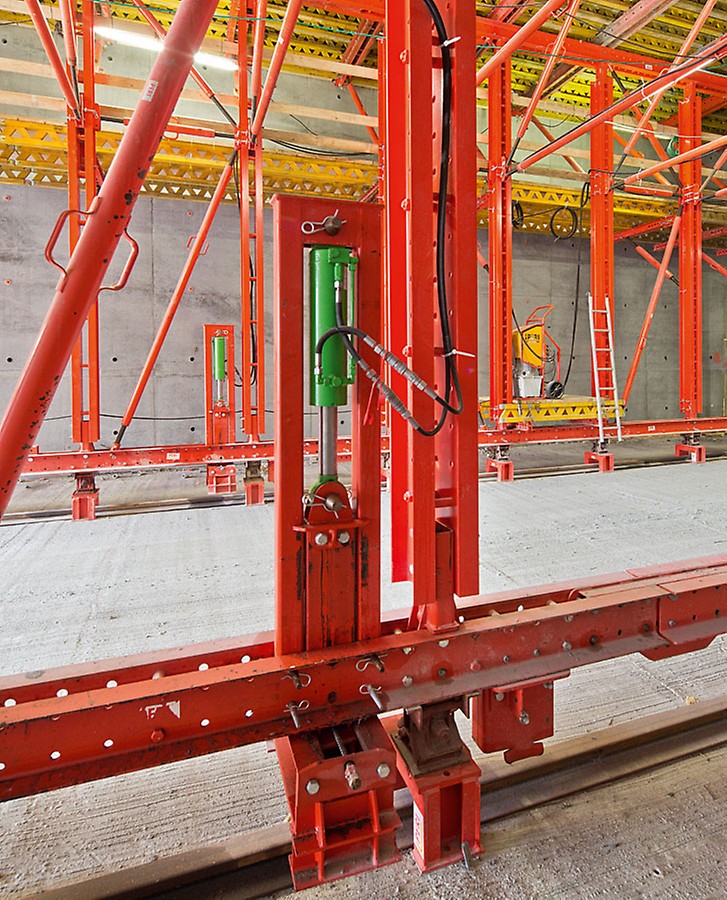

Progetti PERI - Nordhavnsvej Tunnel - Il sistema idraulico ha facilitato e accelerato il sollevamento e l'abbassamento delle casseforme

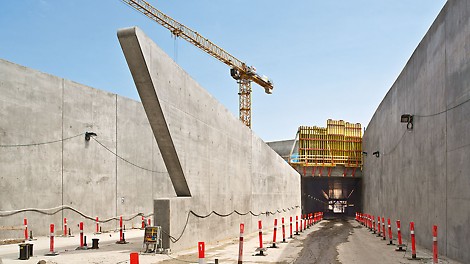

Progetti PERI - Nordhavnsvej Tunnel - Le pareti dell'ingresso, realizzate con casseforme a travi per pareti GT 24

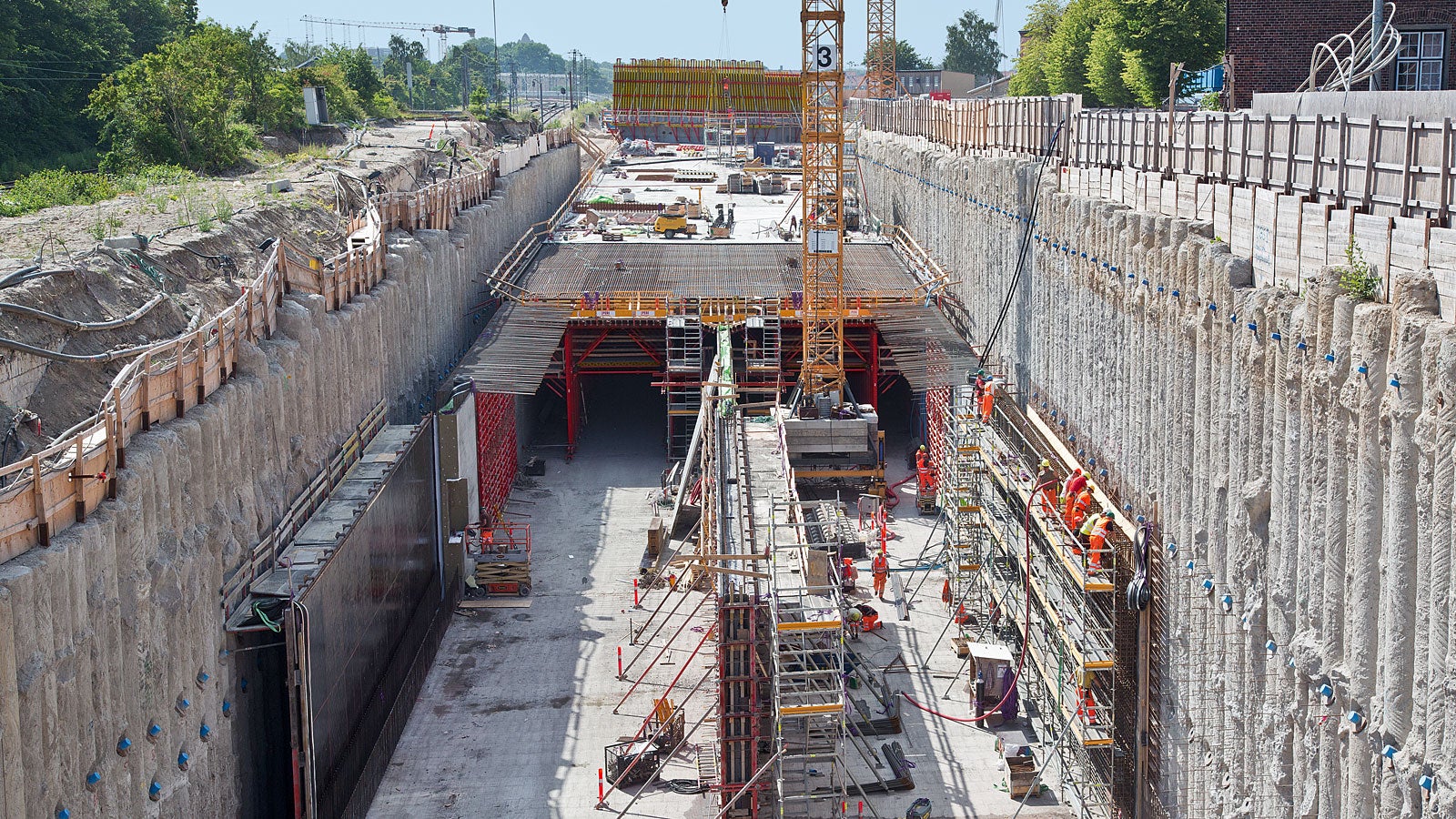

Progetti PERI: Nordhavnsvej Tunnel, Copenaghen - Costruzione con metodo "cut-and-cover"

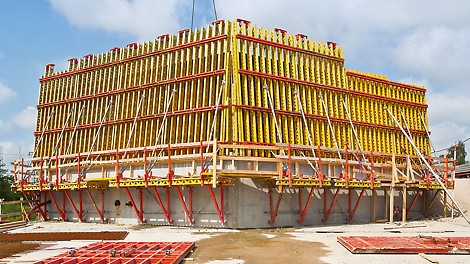

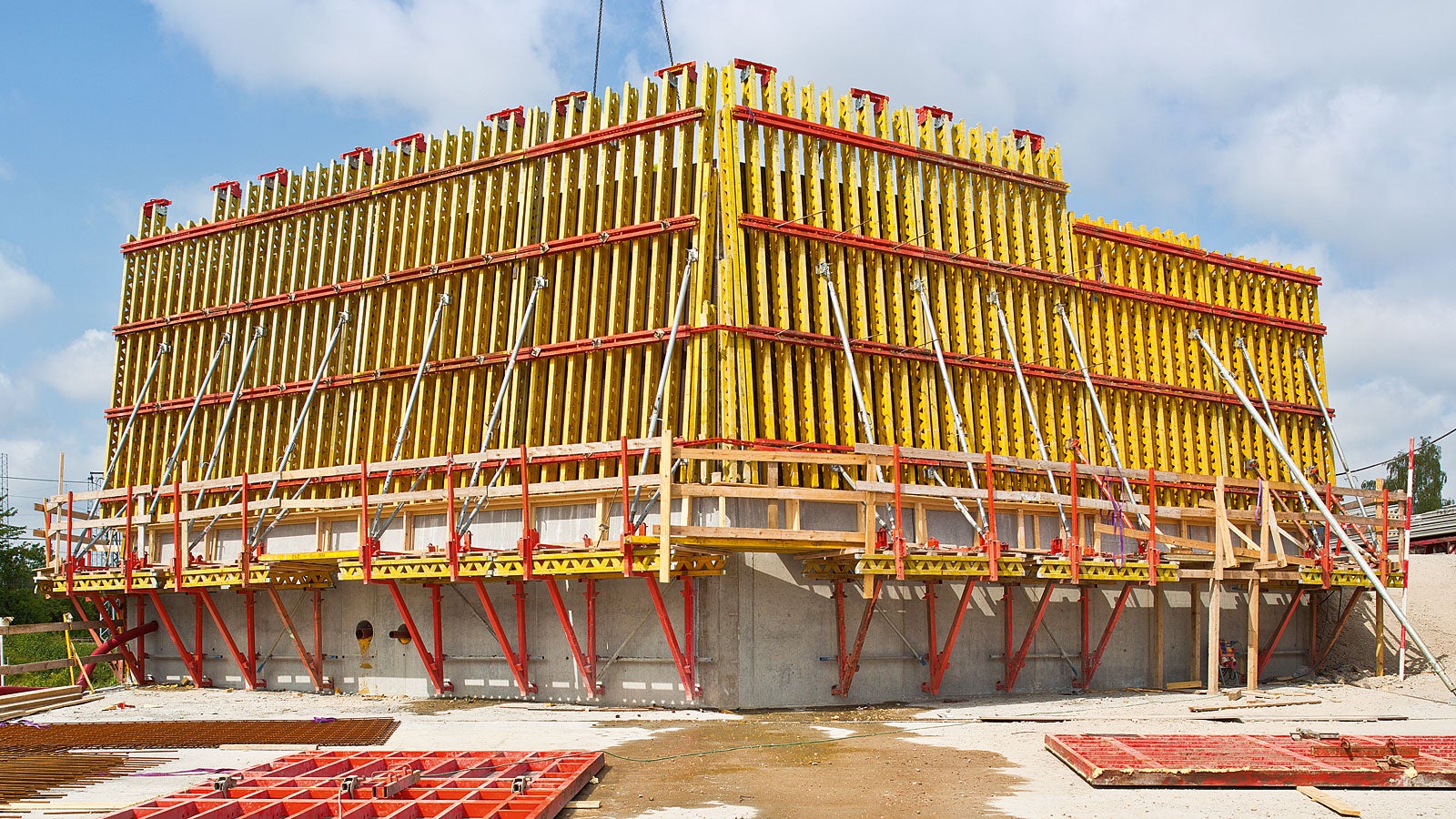

Progetti PERI, Nordhavnsvej Tunnel - Le pareti della galleria sono state realizzate con elementi a telaio TRIO, in parte impiegati come casseforme monofaccia appoggiate contro la palizzata dello scavo di fondazione. Gli elementi a telaio TRIO sonomstati uniti per formare unità di grandi dimensioni, che potevano essere movimentate molto velocemente con la gru
1
/
7

Informazioni sul progetto

Posizione: Copenhagen, Danimarca

  • Opera infrastrutturale progettata per collegare l'area portuale Nordhavn di Copenaghen con l'autostrada di Helsingør
  • Tunnel lungo 620 m, a sezione rettangolare a doppia canna
  • Metodo di costruzione: cut-and-cover, in sotterraneo con copertura

Requisiti

  • Conci lunghi circa 25 m
  • Solai spessi 80 cm
  • Platea di fondo e pareti della galleria con unità di cassaforma a telaio di grandi dimensioni
  • 2 gallerie separate con 2 corsie ciascuna, a 22 m di profondità
  • Accesso sicuro alle postazioni di lavoro
  • Ridotto impiego della gru nel punto in cui il tunnel incrociava la linea ferroviaria

Cliente

Consorzio E. Pihl & Søn A.S. |  Ed. Züblin AG

Vantaggi per il cliente

  • Soluzione realizzabile con facilità ed economicamente conveniente: 90% di componenti del sistema di cassaforma VARIOKIT a noleggio
  • Un ciclo di getto ogni tre settimane per ciascun concio
  • Tempo ridotto di impiego della gru
Progetti PERI - Dichiarazione di Brian Andersen, Assistente cantiere del tunnel Nordhavensvej, Copenaghen
Brian Andersen
Assistente cantiere

Ci siamo rivolti a PERI per questo progetto complesso perché cercavamo un partner affidabile, che ci offrisse non solo le attrezzature ma anche la competenza tecnica necessaria per la progettazione di tutte le casseforme e le impalcature.

Soluzioni PERI

  • Progettazione e consegna di una soluzione comprensiva di una cassaforma per pareti e di una cassaforma per solai
  • 4 casseforme traslabili per solai, basate sul sistema modulare VARIOKIT, lunghe 13,50 m ciascuna e accoppiate, una dietro l'altra, per realizzare i conci lunghi 25 m
  • Platea di fondo e pareti della galleria realizzate con elementi a telaio TRIO, uniti per formare unità di grandi dimensioni movimentabili con la gru
  • Scale PERI UP, fissate alle casseforme traslabili, per garantire l'accesso alla cassaforma per i solai
  • Impalcature PERI UP, dotate di ruote, per la posa dei ferri di armatura nelle pareti

Sistemi PERI
